Zdroje UPS Vertiv a vybavení rackových skříní – přehled nabídky

Vertiv patří mezi největší světové výrobce kritické infrastruktury pro datová centra, telekomunikační sítě a firemní serverovny. Rozsah společnosti: přibližně 10,2 mld. USD tržeb, cca 34 000 zaměstnanců, 30 výrobních závodů a působnost ve více než 130 zemích. Portfolio zahrnuje záložní napájení, distribuci energie, přesné chlazení, rackové skříně a systémy pro správu IT – tedy prakticky kompletní vybavení serverovny kromě samotných serverů.

Společnost je mladší než její produkty. Její historie sahá do roku 1946, kdy Ralph C. Liebert založil Capitol Refrigeration Industries, a do roku 1965, kdy vznikla společnost Liebert Corporation – první výrobce přesné klimatizace pro serverovny. V roce 1987 společnost převzal Emerson a v roce 2016 byla vyčleněna jako Vertiv. Proto jsou dodnes vyšší řady UPS označovány Liebert (GXT5, GXE), napájecí lišty nesou značku Geist a přepínače KVM i konzolové servery značku Avocent. Nejde o samostatné společnosti, ale o produktové řady s dlouhou historií.

Pro IT oddělení je důležitější než historie servis. Vertiv provozuje cca 320 servisních center a má přibližně 5 000 terénních techniků, z toho v regionu EMEA cca 60 center a cca 700 techniků. U zařízení, které má fungovat 8–10 let a jehož baterie se mění každých několik let, mají dostupnost dílů a lokální podpora stejnou váhu jako parametry v technickém listu.

Z čeho se skládá napájení rackové skříně

Kompletní napájení rackové skříně tvoří čtyři vrstvy, které je nutné volit společně – absence kterékoli z nich se projeví až při výpadku.

• Zálohování – zdroj UPS. Udržuje zařízení v provozu při výpadku napětí a filtruje rušení z elektrické sítě. Rozhoduje o tom, zda servery stihnou řízeně ukončit provoz, nebo se vypnou během zápisu dat.
• Distribuce – racková lišta PDU. Rozvádí energii ze zdroje UPS nebo ze sítě do jednotlivých zařízení. Ve spravovaných verzích měří odběr proudu a umožňuje vzdáleně spínat jednotlivé zásuvky.
• Racková skříň – racková skříň s perforovanými dveřmi, vedením kabeláže a řízením proudění vzduchu. Perforace předních i zadních dveří umožňuje účinné chlazení a zároveň zpřehledňuje kabeláž – na tom závisí, jak rychle lze najít konkrétní kabel a jak bezpečně provádět změny v provozované skříni.
• Vzdálený přístup – síťové karty UPS, přepínač KVM over IP a sériový konzolový server. Umožňují pracovat se zařízením, když operační systém neodpovídá nebo není dostupná produkční síť.

Vertiv dodává všechny čtyři vrstvy pod jednou značkou, což zjednodušuje kompatibilitu (např. beznástrojovou montáž lišt PDU do skříní VR) i následný servis.

Zdroje UPS Vertiv – od pracovního stolu po serverovnu

Nabídka jednofázových UPS se dělí do tří jasně vymezených úrovní. Neliší se ani tak výkonem jako topologií – právě ta rozhoduje o tom, jaká zařízení lze k danému zdroji připojit.

PowerUPS 100 a 200 – ochrana pracovního stanoviště

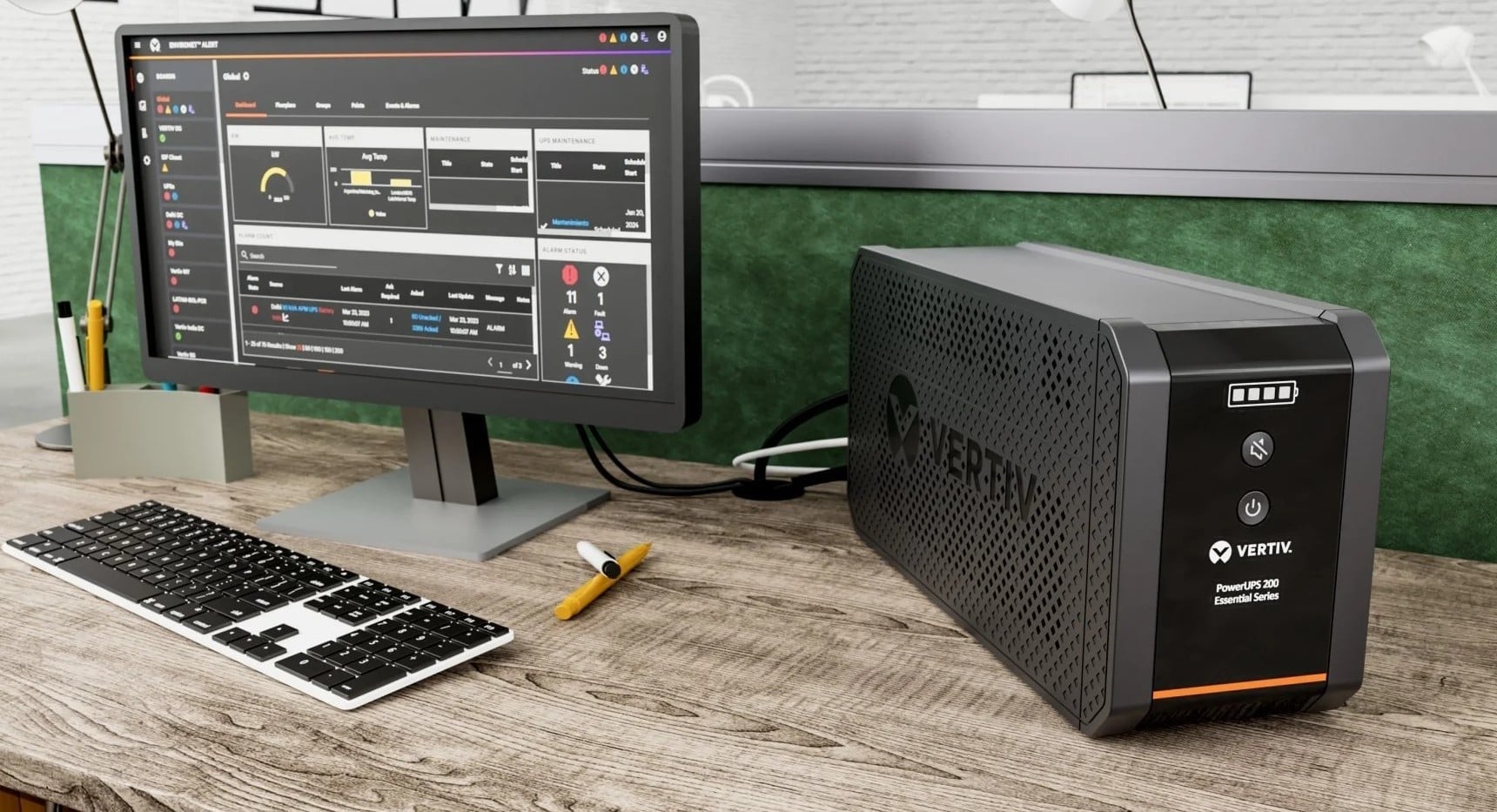

PowerUPS jsou offline UPS v rozsahu zhruba od 350 VA do 2,2 kVA ve stolním provedení. Jde o základní řadu nabídky určenou pro počítač, monitor, pokladnu, záznamník kamerového systému, router, přístupový bod i kompaktní AI stanice, jako je NVIDIA DGX Spark. UPS korigují příliš nízké i příliš vysoké napětí pomocí regulace AVR a na bateriové napájení přecházejí až při výraznější odchylce. Zásuvky se dělí na bateriově zálohované a zásuvky chráněné pouze proti přepětí; některé modely mají také port RJ45 pro ochranu síťové nebo telefonní linky.

Výrobce tuto řadu pozicuje jako ochranu pracovních stanic a periferních zařízení – má stolní provedení, bez montáže do rackové skříně a bez výměny baterie za provozu. Pro serverová zařízení vyžadující nulovou dobu přepnutí a provoz ve skříni 19″ Vertiv nabízí níže popsané řady rack/tower.

Liebert EDGE a GXE – pro edge prostředí a středně velké instalace

Liebert EDGE jsou line-interactive UPS v provedení rack/tower (1U a 2U) s výkonem od 500 VA do 3 kVA. Jsou vhodné pro edge racky, serverovny poboček a telekomunikační skříně, kde běží přepínač, záznamník a jeden či dva servery a kde je k dispozici omezený prostor.

Liebert GXE již využívá topologii online double conversion v rozsahu 1–3 kVA až do 10 kVA, s výstupním účiníkem 0,9, provedením rack/tower a rychlou nabíječkou. Výstupní napětí je vytvářeno zcela nově, nezávisle na kvalitě vstupního napájení, a doba přepnutí je nulová. Řada je určena pro instalace vyžadující kontinuitu napájení, kde může být rozsah funkcí užší než u řady GXT5. Vzdálený monitoring lze doplnit volitelnou kartou RDU120.

Liebert GXT5 – základní UPS pro rackovou skříň

GXT5 je základní UPS pro rackovou skříň v nabídce Vertiv. Online double conversion, výkony od 1 do 10 kVA, 16 kVA a 20 kVA, provedení rack/tower s kompletní sadou montážních prvků v balení (2U pro nižší výkony, 4U a 5U pro vyšší). Účiník 1,0 znamená, že ze zdroje 3 kVA lze reálně odebrat 3 kW – není nutné jej předimenzovat pro moderní servery.

Funkce, které tuto řadu odlišují od modelů line-interactive: baterie vyměnitelné bez vypnutí zátěže (hot-swap), správa stavu baterií s předpovědí termínu výměny, barevný LCD displej otáčející obraz podle orientace instalace, režim ECO a certifikace ENERGY STAR 2.0 (platná pouze v USA). Všechny modely GXT5 lze zakoupit s kartou RDU120 v balení. Standardní záruka výrobce činí 3 roky s možností prodloužení až na 5 let.

Bateriové moduly a karty IntelliSlot / RDU120

Doba zálohy z interních baterií obvykle činí několik až několik desítek minut při plném zatížení. Pokud je potřeba delší doba – například pro řízené vypnutí clusteru nebo překlenutí běžných výpadků napájení bez spuštění generátoru – lze k řadě GXT5 a GXE přidat externí bateriové moduly v rackovém provedení. Připojují se sériově a UPS automaticky přepočítá dostupnou dobu provozu.

Slot IntelliSlot slouží pro komunikační karty. Nejdůležitější z nich, RDU120, poskytuje UPS vlastní IP adresu: webové rozhraní, SNMP, e-mailová upozornění na události, integraci s monitorovacím systémem a spouštění vypínání operačních systémů po síti. Bez karty komunikuje UPS pouze lokálně přes sériový port nebo USB – což ve vzdálené lokalitě obvykle znamená naprostou absenci informací o poruše. Bezplatný software Vertiv Power Insight shromažďuje data z distribuovaných jednotek v jednom přehledu.

Zobrazit 1fázové UPS systémy Vertiv →

Vertiv Geist Rack PDU

Napájecí lišty PDU značky Geist představují nejrozsáhlejší část nabídky Vertiv pro distribuci napájení. Jsou dostupné v horizontálním (1U) i vertikálním provedení (0U, montovaném do bočního prostoru racku), pro 16 A, 32 A a více, v jednofázových i třífázových variantách, se zásuvkami C13 a C19 vybavenými zámkem U-Lock, který brání náhodnému odpojení zástrčky. Samostatnou skupinu tvoří modely pro prostředí se zvýšenou provozní teplotou (až do 60°C).

Basic, Monitored, Switched – co jednotlivé úrovně skutečně nabízejí

Basic zajišťuje pouze distribuci: rozvádí napájení a nic neměří. Postačuje v racích, kde je zatížení známé a stabilní a měření zajišťuje UPS nebo rozvaděč.

Monitored je PDU se základními funkcemi správy: síťové rozhraní, odečet přes prohlížeč a SNMP, prahová upozornění, historie odběru energie a volitelné senzory prostředí (teplota, vlhkost, zaplavení, otevření dveří). Tato úroveň se používá tam, kde se vyúčtovává spotřeba energie, plánuje kapacita racků nebo je serverovna spravována vzdáleně.

Switched přidává vzdálené spínání jednotlivých zásuvek. To je důležité ve třech situacích: při restartu zařízení, které se zaseklo a neodpovídá přes žádné rozhraní; při vypnutí méně důležitých spotřebičů během provozu na baterii, aby se prodloužila záloha kritických zařízení; a při zablokování nepoužívaných zásuvek, aby nikdo nepřetížil okruh. V kolokaci a vzdálených lokalitách tato funkce omezuje počet servisních výjezdů.

Společný prvek všech úrovní: monitorovací funkce zajišťuje vyměnitelný modul IMD (Interchangeable Monitoring Device), který lze vyměnit bez odpojení napájení. Lištu Basic ve verzi „Upgradeable“ lze proto později rozšířit na úroveň Monitored nebo Switched přidáním modulu, bez nutnosti kupovat novou lištu a přepojovat celý rack.

Vertiv Geist Rack Transfer Switch

Nad úrovní jednotlivého racku nabídka zahrnuje skříňové PDU – zařízení, která přijímají jeden vysokoproudý přívod a rozvádějí jej do okruhů vedených k jednotlivým rackům, s nadproudovou ochranou a měřením pro každý okruh. Používají se ve větších serverovnách, kde již není praktické vést samostatný kabel z hlavního rozvaděče ke každému racku, a také tam, kde je třeba vyúčtovat spotřebu energie podle zákazníka nebo oddělení.

Zobrazit nabídku PDU Vertiv Geist →

Racky Vertiv VR

Řada VR zahrnuje přibližně 40 variant samostatně stojících racků ve výškách 42U a 48U, v několika šířkách a hloubkách. Konstrukce rámu poskytuje přibližně o 6 cm větší využitelnou hloubku než typický 19″ rack, což je důležité pro současné servery a kabeláž vedenou zezadu. Nosnost dosahuje 1360 kg.

Racky jsou standardně vybaveny perforovanými předními a zadními dveřmi, odnímatelnými bočními panely, 19″ ližinami s nastavitelnou hloubkou a horním vstupem pro kabeláž. Prostory 0U jsou uzpůsobeny pro beznástrojovou montáž napájecích lišt PDU.

Doplňkové příslušenství se volí samostatně: pevné a výsuvné police, záslepky a kartáčové panely, vertikální a horizontální organizéry kabeláže, ventilační panely, sady těsnění pro studenou uličku, dveře s jiným stupněm perforace, kolokační sady rozdělující rack na nezávisle uzamykatelné sekce pro různé nájemce a prvky pro budování uliček. Vertiv nabízí také tovární integraci lišt Geist s rackem VR, tedy dodávku racku s namontovanými a nakonfigurovanými PDU.

Zobrazit racky Vertiv VR →

Avocent – vzdálený přístup do serverovny

Avocent je značka, pod kterou Vertiv prodává zařízení pro out-of-band správu – přístup k serverům a síťovým zařízením nezávisle na stavu operačního systému a produkční sítě.

Přepínače KVM a KVM over IP

Klasický přepínač KVM umožňuje spravovat několik až několik desítek serverů z jedné konzole – klávesnice, monitoru a myši – obvykle integrované do výsuvné LCD konzole v racku. Šetří místo a eliminuje nutnost připojovat monitor ke každému serveru zvlášť.

Přepínač KVM over IP přenáší stejnou konzoli do prohlížeče. Administrátor vidí obraz z grafického portu serveru a ovládá klávesnici i myš prostřednictvím sítě – i když server nenaběhl, zastavil se na obrazovce BIOS/UEFI, čeká na heslo k šifrování disku nebo zobrazuje chybové hlášení. Je možné také vzdáleně připojovat obrazy ISO, tedy instalovat systém bez fyzické přítomnosti u zařízení. Nabídka zahrnuje modely od kompaktních jednopro­rtových zařízení až po víceportové rackové přepínače s ověřováním identity, řízením oprávnění a protokolováním relací.

Servery sériové konzole

Sériový konzolový server plní stejnou funkci pro zařízení bez grafického výstupu: přepínače, směrovače, firewally, úložná pole a UPS. Připojují se přes porty RS-232 k jedinému zařízení s vlastní IP adresou, které poskytuje vzdálený přístup k textové konzoli – téže, k níž je za běžných okolností nutné připojit notebook pomocí konzolového kabelu.

Základní řada Avocent ACS 8000 zahrnuje modely s 8 až 48 porty, dvěma ethernetovými porty a automatickým přepnutím při výpadku linky – volitelně s přechodem na mobilní síť. Přístup je zabezpečen ověřováním, seznamy řízení přístupu a záznamem relací. Konzolový server podporuje také PDU a UPS, takže po výpadku primární linky zůstává přístupovým bodem ke vzdálené lokalitě.

Zobrazit systémy pro správu IT Vertiv →
